通嘉LD757PS电源IC的介绍,工程师必备
返回列表 来源: 发布日期: 2020.03.09



LD7575PS是一款绿色模式电源PWM,具有高压启动电路的电源管理芯片。该芯片具有额双列8脚封装。芯片内部集成有基准电压源、高压电流源、电压误差放大器、DSC振荡器、PWM比较器、驱动级、电流检测放大器、RS锁存器、过电压保护、过电流保护和欠压锁定(UVLO)等功能电路。内部设置了无损耗高压电流源,可省去普通开关电源的启动电路;该芯片的外围元件很少,仅用几只阻容件,因此可以构成低成本高性能单端反激开关电源。

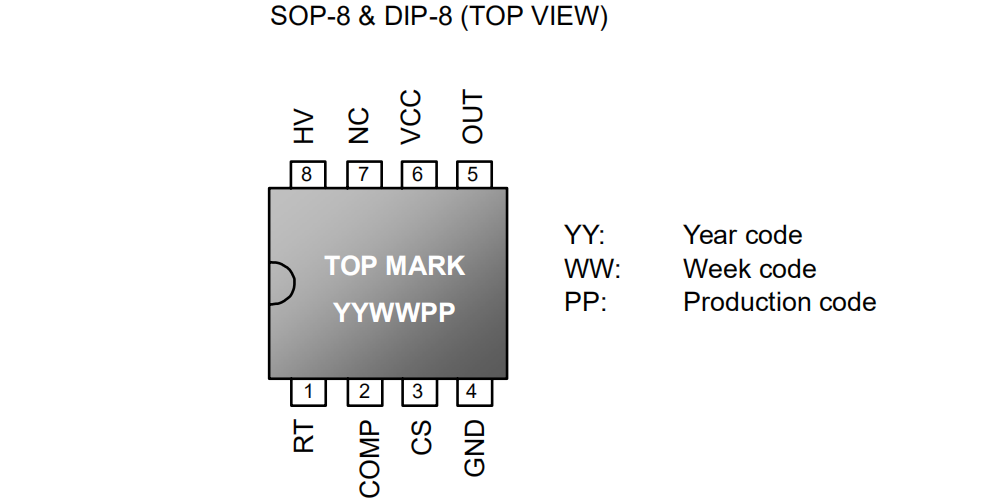

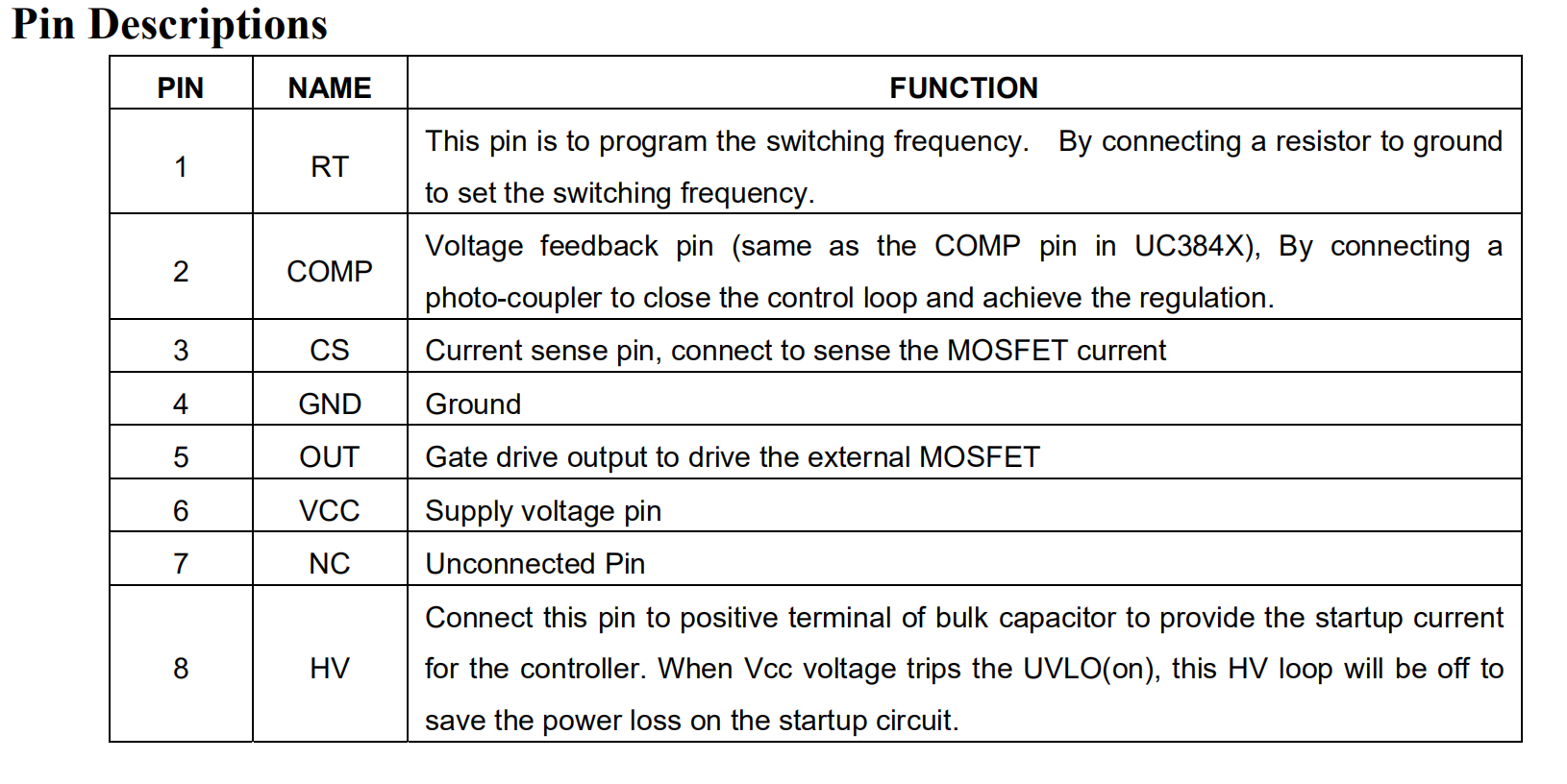

一、LD7575PS的引脚功能如下图所示



resource/images/b1dbe615f64440049f86d37a934048e7_4.png


resource/images/b1dbe615f64440049f86d37a934048e7_8.png

二、LD7575PS功能和特性
 *高电压(500V),启动电路
 *电流模式控制升非可听噪声绿色模式控制
 * UVLO(欠压锁定)
 * EB(前沿消隐)在CS引脚升可编程开关频率
 *内部斜率补偿

* OVP(过电压保护),电压(VCC)
     * OLP(过载保护)升500毫安驱动能力

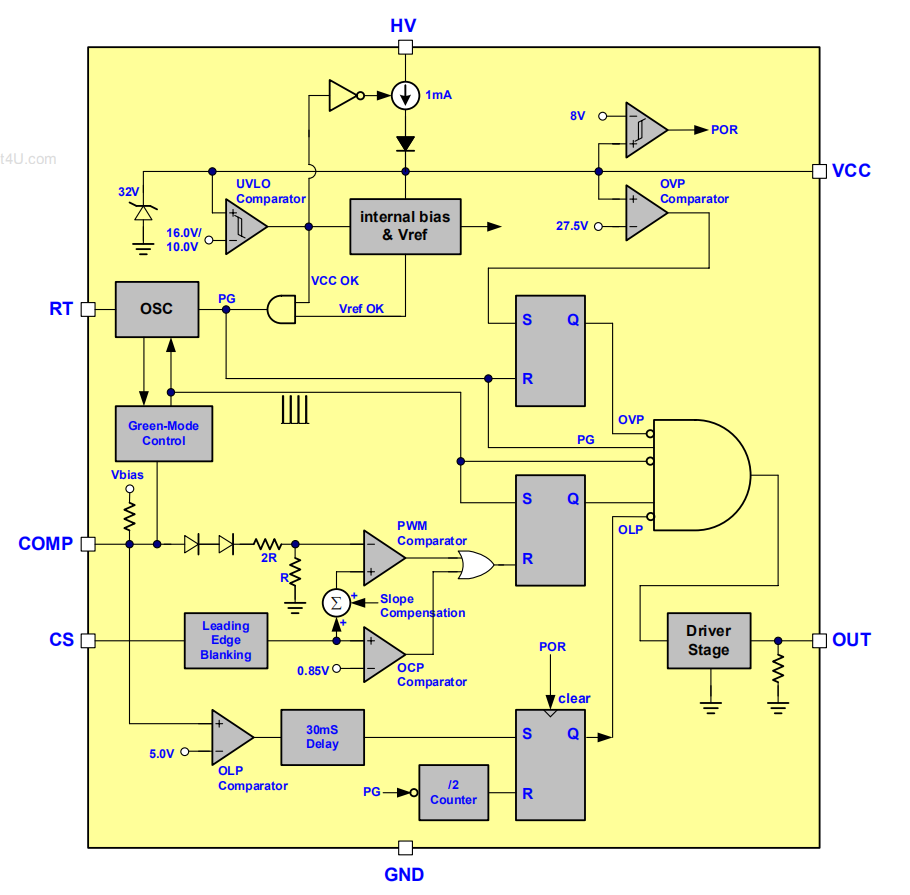

三、LD7575PS内部方框图


resource/images/b1dbe615f64440049f86d37a934048e7_10.png
